国产午夜精品无码,日本爽爽爽爽爽爽在线观看免,老色鬼久久AV综合亚洲健身,激情综合婷婷色五月蜜桃

鋼包及爐外精煉澆注料

指標(biāo)		XB－A80MA	XB－A70Sp	XB－SFM	XB－SFC
品名		鋁鎂質(zhì)澆注料	鋁尖晶石質(zhì) 澆注料	莫來(lái)石質(zhì)自流 澆注料	剛玉質(zhì)自流 澆注料
化學(xué)成份 （%）	Al2O3	≥80	≥70	≥65	≥90
	SiO2	≤1.0	≤2.5	CaO≤2	CaO≤2.5
	MgO	6～8	14～20	--	--
體 積 密 度 （g/cm3）	110℃×24h	≥3.05	≥2.90	≥2.5	≥3.00
抗 折 強(qiáng) 度 （MPa）	110℃×24h	≥4	≥4	≥3	≥5
	1500℃×3h	≥12	≥12	≥10	≥10
耐 壓 強(qiáng) 度 （MPa）	110℃×24h	≥30	≥35	≥20	≥40
	1500℃×3h	≥80	≥80	≥60	≥80
線變化率（%） 不大于	1500℃×3h	0～+1.5	0～+0.5	0～+0.5	0～+0.5
最高使用溫度(℃)		1650	1650	1650	1800
使用部位		鋼水精煉用噴槍（IR-UT及吹氬等）	RH爐浸漬管	鋼包永久襯	鋼包底及座 磚周圍填縫

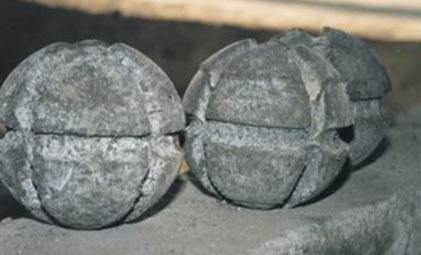

 均質(zhì)擋渣球

    在轉(zhuǎn)爐出鋼時(shí),為防止鋼渣流出產(chǎn)生回磷,除低鋼液中的金屬夾雜物，提高鋼質(zhì)量和鐵合金收得率，以及進(jìn)行某些特殊鋼種的冶煉，均需要進(jìn)行擋渣。
    均質(zhì)擋渣球克服了以往雙層擋渣球或擋渣錐因外層的融化剝落而生產(chǎn)密度的變化，它在爐中飄浮穩(wěn)定、定位精確、耐侵蝕性強(qiáng)、擋渣效果好。而且，此種擋渣球帶有溝槽，呈米字形分布，即使在擋渣球完全擋住出鋼口的情況下，鋼水還能夠受從溝槽中流出，從而使出鋼更加徹底。
